填料密封又称径向密封属接触式密封,分为软填料密封、膨胀石墨填料密封和碗式填料密封三种类型。即可用于离心泵也可用于回转泵和往复泵的密封。
计量泵和高压往复泵所用填料密封属于碗式填料密封结构,碗式填料密封是利用不同的密封圈的圈数来达到密封不同压力的目的,如图所示:

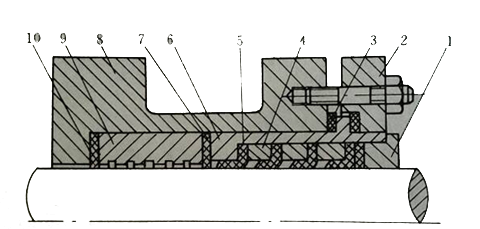

碗式密封结构
碗式密封结构
1—填料压盖;2—压盖;3—金属垫;4—金属隔环;5—碗式密封圈;
6—密封料盒;7—石棉垫;8—泵体;9—减压环;10—石棉垫
它可以根据操作条件不同采用油封或不采用油封,碗式填料密封结构简单、制造方便,密封效果较好,对轴磨损比软填料小,适用于密封一般介质,碗式填料密封应用广泛。多数用作高压往复泵和计量泵的密封。
碗式填料密封采用橡胶、聚四氟乙烯、碳素纤维、聚氯乙烯、聚氨酯等。密封圈类型较多,其中V型圈和O型圈较为常用。密封圈的圈数与被密封介质压力有关。 |
