****流量:6000L/h
最高压力:64MPa
电机功率:2.2~3KW
2JD型柱塞计量泵性能特点
● ****排量6000L/h,最高压力64MPa;
● 脉冲小、噪音低;
● 流量从0~100%可动态调节;
● 可手动、电动、变频等多种流量调节;
● 性能可靠,精度稳定。
结构特点:
1、采用N形曲轴机构成
2、泵在运行或停止状态均可调节流量,精度达±1%,完全无泄漏
3、泵头与动力箱完全正确分开,加固铸铁齿轮箱,确保长期使用寿命
4、双柱头设计,可同时输送两种不同的液体,脉冲平稳,经济实惠,结构合理、性能可靠、运行平稳、调节方便、维护简单。

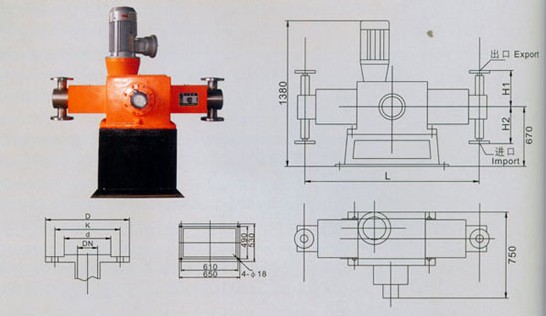

2JD型柱塞计量泵外形尺寸
安装要求:
1. 泵应安装在专门备用的混凝土基础或铁铸平台上,校正后用地脚螺栓固定。混凝土基础应高于地面 50 ~ 100 毫米以上。
2. 吸入与排出管径应不小于进出口管径,吸入管路应尽量缩短。如吸入管路过长或弯管接头过多,应进行 NPSHa 核算,以满足必须的净正吸入压头的要求。
3. 连接管路应装测量仪表,如压力表(用户自备)。
4. 吸入管路末端应装有过滤装置(用户自备)。
5. 排出管路应装有安全阀或安全溢流阀(用户自备)。如需减少出口压力脉动,可在靠近泵排出管路上设稳压装置。
6. 电器控制设备根据使用情况应尽量安装在泵的工作地点,电器控制设备应装设与输送介质相应的控制开关保护装置,以确保安全。
7. 多联组合泵(柱塞式或隔膜式),对于同机座同规格的,配管时按流程压力等级,以电机为基本点开始,压力从高至低依次排列;对于不同机座不同规格的组合,已按由大到小安装,用户只需配管连接。 |
