****流量：600L/h
最高压力：25MPa
电机功率：0.55~1.1KW
2JPX型柱塞计量泵(双泵头)性能特点
● ****排量600L/h，最高压力25MPa；
● 脉冲小、噪音低；
● 流量从0~100%可动态调节；
● 可手动、电动、变频等多种流量调节；
● 性能可靠，精度稳定。
结构特点:
1、采用N形曲轴机构成
2、泵在运行或停止状态均可调节流量，精度达±1%，完全无泄漏
3、泵头与动力箱完全正确分开，加固铸铁齿轮箱，确保长期使用寿命
4、双柱头设计，可同时输送两种不同的液体，脉冲平稳，经济实惠，结构合理、性能可靠、运行平稳、调节方便、维护简单。

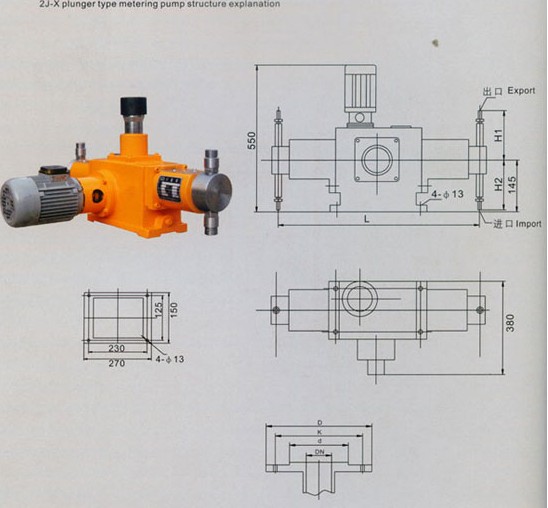

2JPX型柱塞计量泵(双泵头)外形尺寸
2JPX型柱塞计量泵性能参数
|
型 号
|
流量
(L/h)
|
排水压
(mpa)
|
柱塞直径
|
行程
(mm)
|
往复次数
(CrP)
|
电机功率
(kW)
|
进出口直径
(mm)
|
安装尺寸
|
重量
(Kg)
|
|
DN
|
D
|
K
|
d
|
H1
|
L
|
|
2JPX160/3.0
|
160
|
3.0
|
22
|
25
|
160
|
1.5KW-4
|
8
|
8
|
95
|
60
|
46
|
120
|
535
|
120
|
|
2JPX200/2.5
|
200
|
2.5
|
24
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX240/2.5
|
240
|
2.5
|
26
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX300/1.6
|
300
|
1.6
|
29
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX400/1.2
|
400
|
1.2
|
34
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX500/1.0
|
500
|
1.0
|
38
|
25
|
160
|
1.5KW-4
|
15
|
15
|
105
|
82
|
56
|
142
|
545
|
|
2JPX550/0.5
|
550
|
0.5
|
39
|
25
|
160
|
1.5KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
|
2JPX600/0.3
|
600
|
0.3
|
41
|
25
|
160
|
1.5KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
安装要求:
1. 泵应安装在专门备用的混凝土基础或铁铸平台上,校正后用地脚螺栓固定.混凝土基础应高于地面 50 ∼ 100 毫米以上.
2. 吸入与排出管径应不小于进出口管径,吸入管路应尽量缩短.如吸入管路过长或弯管接头过多,应进行 NPSHa 核算,以满足必须的净正吸入压头的要求.
3. 连接管路应装测量仪表,如压力表(用户自备).
4. 吸入管路末端应装有过滤装置(用户自备).
5. 排出管路应装有安全阀或安全溢流阀(用户自备).如需减少出口压力脉动,可在靠近泵排出管路上设稳压装置.
6. 电器控制设备根据使用情况应尽量安装在泵的工作地点,电器控制设备应装设与输送介质相应的控制开关保护装置,以确保安全.
7. 多联组合泵(柱塞式或隔膜式),对于同机座同规格的,配管时按流程压力等级,以电机为基本点开始,压力从高至低依次排列；对于不同机座不同规格的组合,已按由大到小安装,用户只需配管连接. |
