****流量：500L/h
最高压力：25MPa
电机功率：0.37~1.1KW
JPX型柱塞式计量泵
计量范围:0-500L/H
压力承受范围:0-50MPa
驱动方式:电机驱动
控制方式:手动,自动控制
配置方式:泵头保温,冷却,电机可配防爆
1,与介质直接接触部位全采用不锈钢及四氟材质.过流适应一般颗粒,无毒无味.
2,双泵头结构,经济实用,占地面积小,性能优越.
3,易损部件全部经过特殊化处理,质量保证.
4,内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音.
5,定量输出,在泵运行或停止时也可任意调节流量,精密度高可达正负百分之一.
6,吐出压力最高一款系列可达500KG.7,适用于输送温度 -30∼120℃,粘度为 0.3∼800mm2/s 介质.

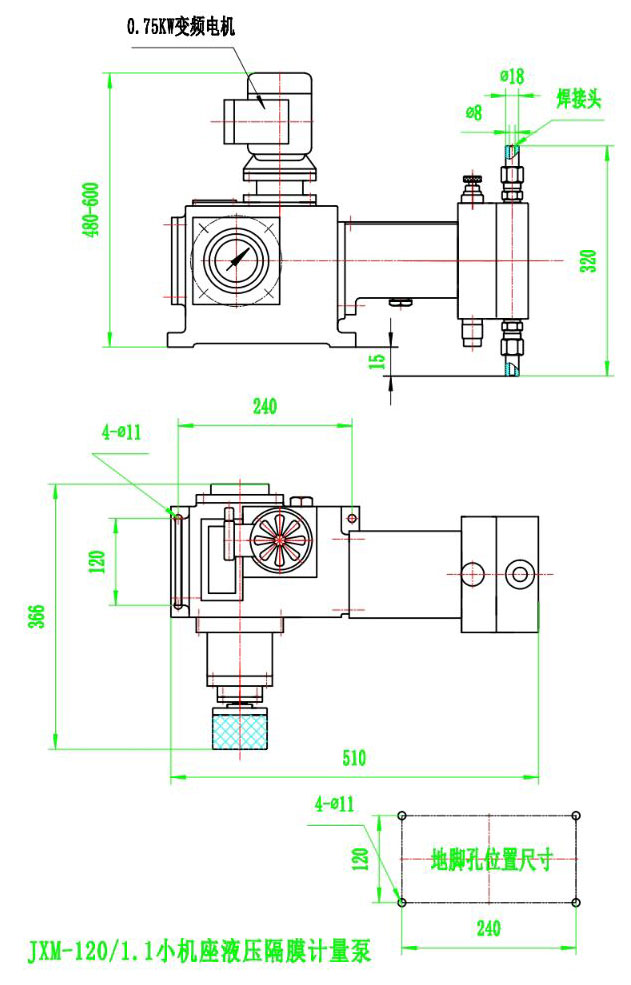

JPX型柱塞式计量泵安装图
JPX型柱塞式计量泵参数表
|
型 号
|
流量
(L/h)
|
排水压
(mpa)
|
柱塞直径
|
行程
(mm)
|
往复次数
(CrP)
|
电机功率
(kW)
|
进出口直径
(mm)
|
安装尺寸
|
重量
(Kg)
|
|
DN
|
D
|
K
|
d
|
H1
|
L
|
|
JPX-80/3.0
|
80
|
3.5
|
22
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
80
|
|
JPX-100/2.5
|
100
|
2.5
|
24
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-120/2.5
|
120
|
2.5
|
26
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-150/1.6
|
150
|
1.6
|
29
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-200/1.2
|
200
|
1.2
|
34
|
25
|
160
|
1.1KW-4
|
10
|
10
|
105
|
82
|
56
|
142
|
545
|
|
JPX-250/1.0
|
250
|
1.0
|
38
|
25
|
160
|
1.1KW-4
|
12
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-300/0.8
|
300
|
0.8
|
41
|
25
|
160
|
1.1KW-4
|
15
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-400/0.5
|
400
|
0.5
|
48
|
25
|
160
|
1.1KW-4
|
20
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-500/0.3
|
500
|
0.3
|
51
|
25
|
160
|
1.1KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
安装要求:
1. 泵应安装在专门备用的混凝土基础或铁铸平台上,校正后用地脚螺栓固定.混凝土基础应高于地面 50 ∼ 100 毫米以上.
2. 吸入与排出管径应不小于进出口管径,吸入管路应尽量缩短.如吸入管路过长或弯管接头过多,应进行 NPSHa 核算,以满足必须的净正吸入压头的要求.
3. 连接管路应装测量仪表,如压力表(用户自备).
4. 吸入管路末端应装有过滤装置(用户自备).
5. 排出管路应装有安全阀或安全溢流阀(用户自备).如需减少出口压力脉动,可在靠近泵排出管路上设稳压装置.
6. 电器控制设备根据使用情况应尽量安装在泵的工作地点,电器控制设备应装设与输送介质相应的控制开关保护装置,以确保安全.
7. 多联组合泵(柱塞式或隔膜式),对于同机座同规格的,配管时按流程压力等级,以电机为基本点开始,压力从高至低依次排列；对于不同机座不同规格的组合,已按由大到小安装,用户只需配管连接. |
